CENTROS CNC
MV-CN-150
Centro CNC PTP de 5 eixos
Referência Mavoline: PW-0187Centro CNC PTP para maquinação simultânea em 5 eixos, com mesa de 3.500 × 1.500 mm, cabeça Hiteco e comando OSAI com RTCP. Executa fresagem, corte, furação, ranhuragem, chanfragem e gravação, incluindo contornos e superfícies curvas. A fixação por vácuo utiliza seis barras de posicionamento manual e permite organizar trabalho alternado em duas zonas. A configuração integra grupo de furação 9V4H2S, troca automática com 20 posições, consola de dois ecrãs e CAD/CAM com simulação.

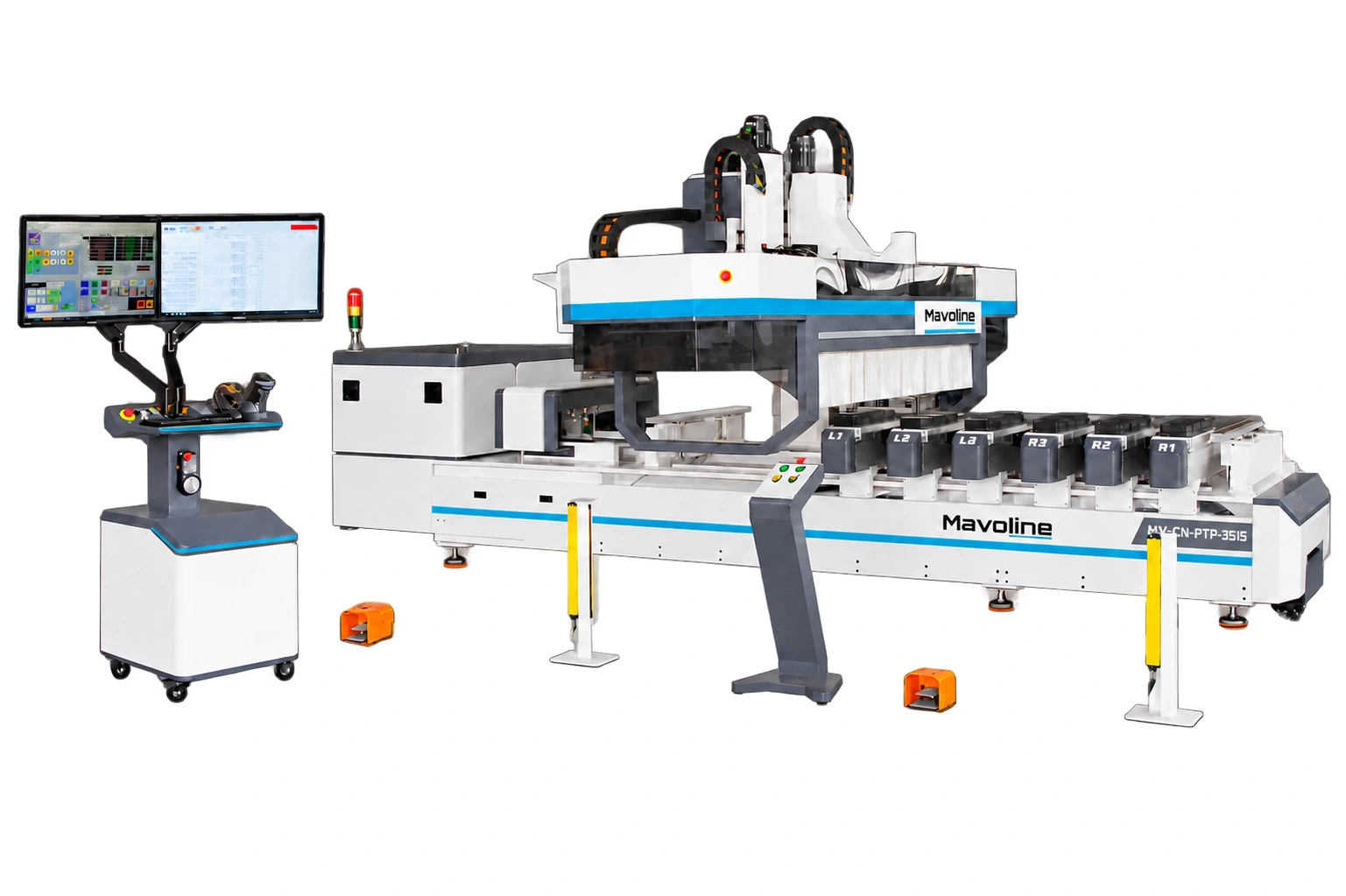

Pedir informações sobre este modeloImagem ilustrativa; configuração com suporte duplo do pórtico. Configuração descrita com bomba de vácuo, aspiração, refrigeração, lubrificação automática e climatização do armário incluídas.CONHEÇA O MODELO
Características principais.
- Mesa de trabalho
- 3.500 × 1.500 mm
- Eixos de maquinação
- 5 eixos simultâneos com RTCP
- Potência do eletromandril
- 13,5 kW
- Grupo de furação
- 9V4H2S: 9 fusos verticais, 4 horizontais e 2 serras
- Troca de ferramenta
- Automática, com 20 posições no total
- Comando CNC
- OSAI, com RTCP e CAD/CAM integrado
Dados técnicos.
| Estrutura do pórtico | Suporte duplo |
|---|---|
| Curso X / Y / Z | 3.600 / 1.600 / 600 mm |
| Velocidade máxima X / Y / Z | 60 / 60 / 15 m/min |
| Cabeça de 5 eixos | Hiteco |
| Rotação máxima do eletromandril | 24.000 rpm |
| Interface de ferramenta | HSK63F |
| Refrigeração do eletromandril | A água, com unidade CW-5200 |
| Importação de programas | DXF, XML, MPR, BAN e NC |
| Programação | Desenho, edição de furações e simulação da maquinação |
| Posto de comando | Consola com dois ecrãs |
| Armazéns de ferramentas | 12 posições rotativas + 8 posições lineares |
| Mesa de vácuo | 6 barras Schmalz de posicionamento manual |
| Blocos de vácuo | 3 por barra; 18 no total |
| Zonas de trabalho | Trabalho alternado em duas zonas |
| Bomba de vácuo | Becker, 5,5 kW, 250 m³/h |
| Unidade de aspiração | 5,5 kW |
| Evacuação de aparas | Transportador sob a máquina |
| Batentes de posicionamento | 7 cilindros de alinhamento |
| Medição de ferramenta | Sensor com prato de Ø 100 mm |
| Proteção das zonas de trabalho | Barreiras fotoelétricas para as duas zonas |
| Monitorização | Câmara de vigilância do trabalho |
| Acionamentos servo | Yaskawa |
| Variador do eletromandril | Delta, 15 kW |
| Redutores | Shimpo |
| Guias lineares | PMI, 35 mm |
| Cremalheira | Herion, helicoidal M2 |
| Fuso de esferas | TBI |
| Componentes elétricos de baixa tensão | Schneider |
| Lubrificação | Automática centralizada |
| Climatização do armário elétrico | Incluída |
| Válvulas de borboleta | 2 unidades |
| Leitor de códigos | Incluído |
| Porta-ferramentas e pinças | 20 porta-ferramentas HSK63F ER32 e 20 pinças ER32 |
| Acessórios de serviço | Kit de ferramentas e manual |
